CAD常用快捷键

今天我就来给大家分享一份CAD入门技巧,其中包括CAD快捷键、绘图技巧等内容。自学必备哦~

一、快捷键

左手键盘,右手鼠标是每一位CAD绘图员都需要掌握的基础,而且缺一不可。鼠标更多时候是应用打开、关闭、移动等基础操作,而添加线、块、模型的核心,则是需要快捷键的辅助。为了方便记忆,我将快捷键做了些分类 。

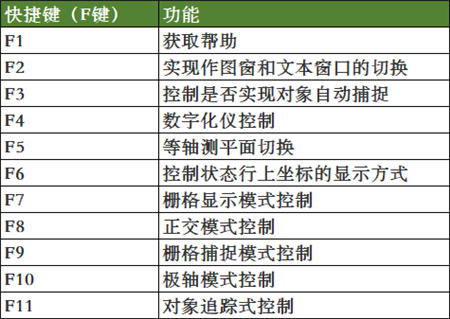

1、F键类

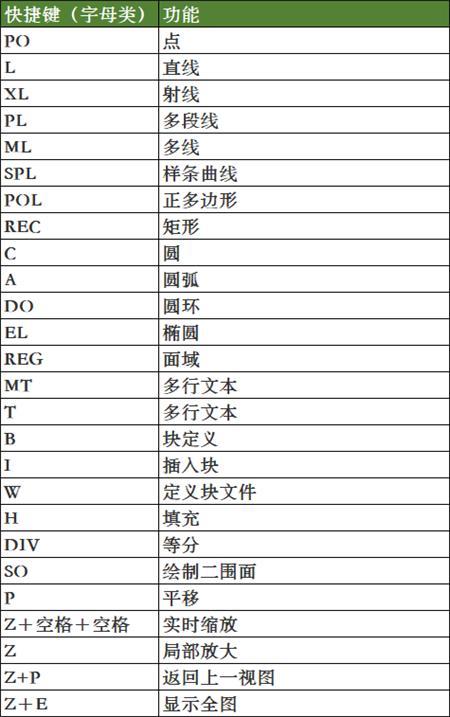

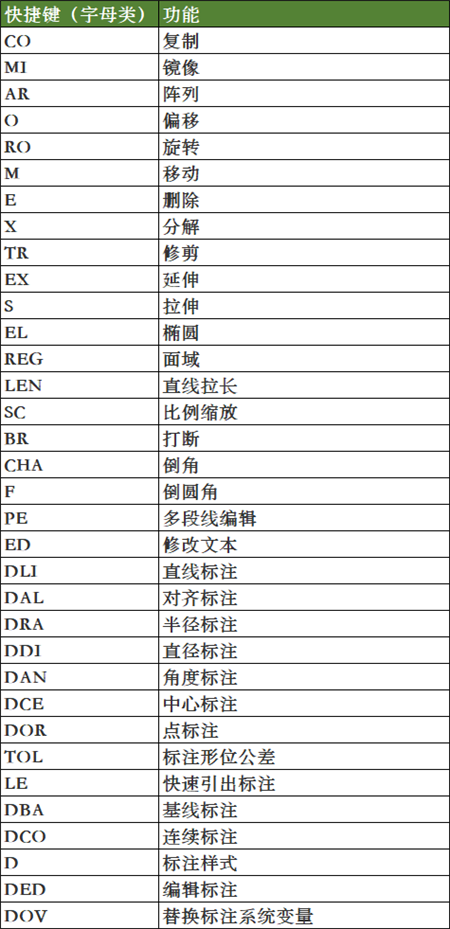

2、字母类

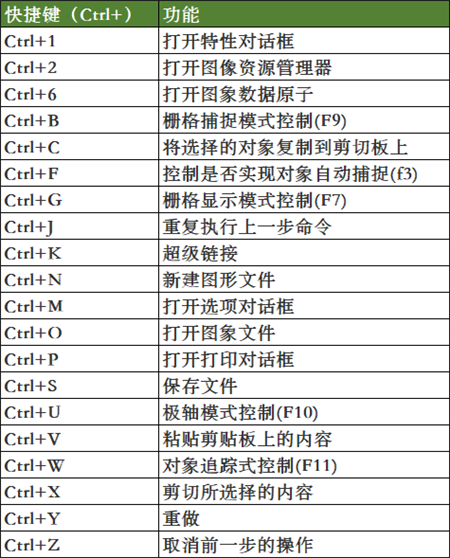

3、Ctrl+

这些快捷键都不需要死记硬背,最重要的是能熟悉使用。只要你愿意多练习,多动脑,很快就能熟悉掌握,不需要完全背下来哦~

二、绘图技巧

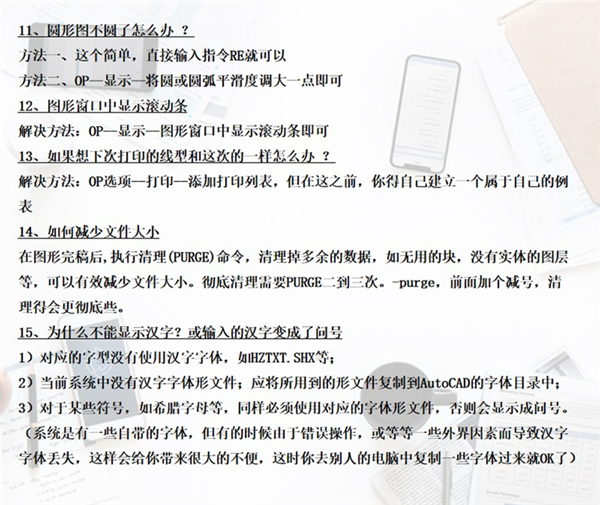

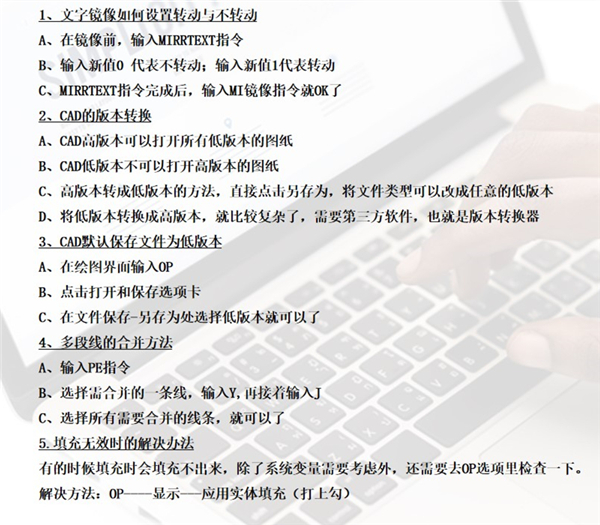

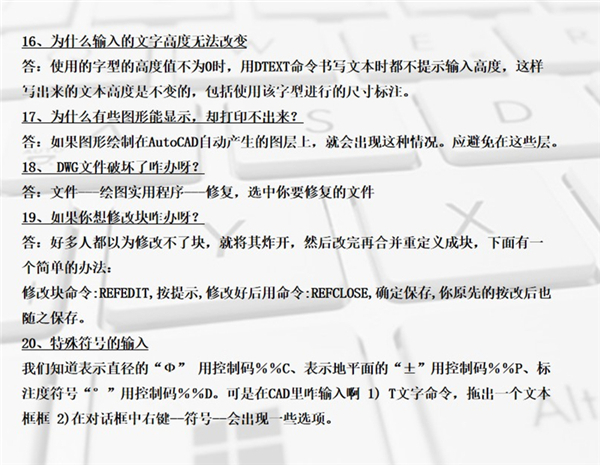

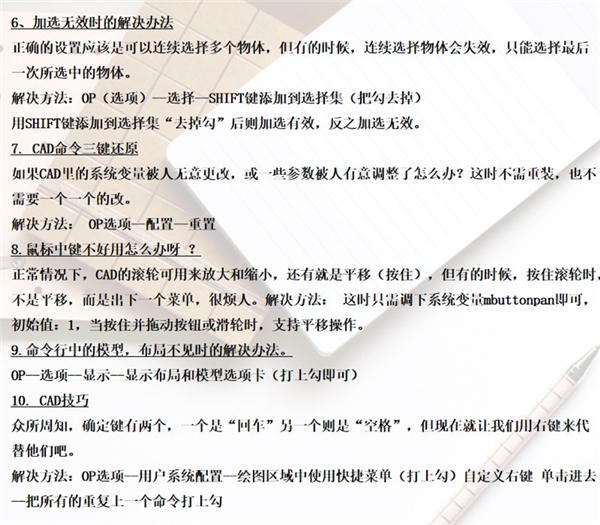

掌握了快捷键,自然是为了绘图。CAD绘图说易不易,说难不难,绘图过程中你总会遇到一些难题。我帮大家整理了20个常见问题及解决技巧,掌握这份绘图技巧,你离出师不远咯~



绘图其实是一个输入的过程,将你所学的东西输入到CAD软件中,而输出又是另一方面。
众所周知,我们CAD常用的DWG格式,在很多非专业人员的电脑都无法打开。因为像PPT、Excel、Word等基本办公软件都无法兼容DWG版本的文件。这个时候旧涉及一个版本转换的问题,一般都是使用专业的软件来解决问题。

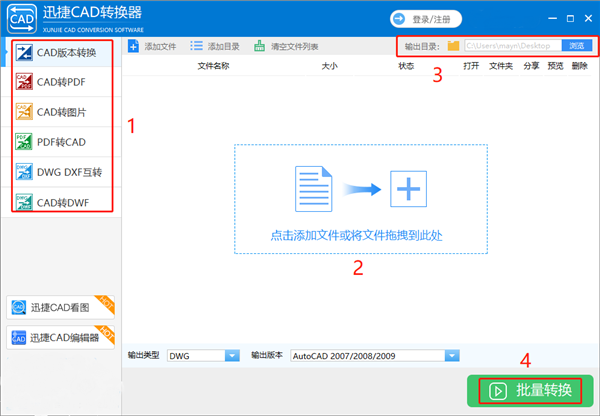

以迅捷CAD转换器为例子,利用转换软件你就能实现将CAD转换为PDF、图片、DWG、DXF等版本。操作也很简单:
打开迅捷CAD转换器- -选择你需要转换的版本- -添加需要转换的文件- -选择输出位置- -点击“批量转换”即可

机智的小伙伴已经发现- -“批量转换”
没错,迅捷CAD转换器还支持批量转换。我们施工图从来都不是一张一张,真正工作起来都是一套套地出图,这个时候还一张张转换就太麻烦了。所以拥有一个支持批量转换的转换器非常重要!

CAD常用快捷键就介绍到这里。
